Questa linea di impianti nasce per soddisfare le esigenze più specifiche di pulizia profonda di particolari meccanici con forme geometriche complesse.

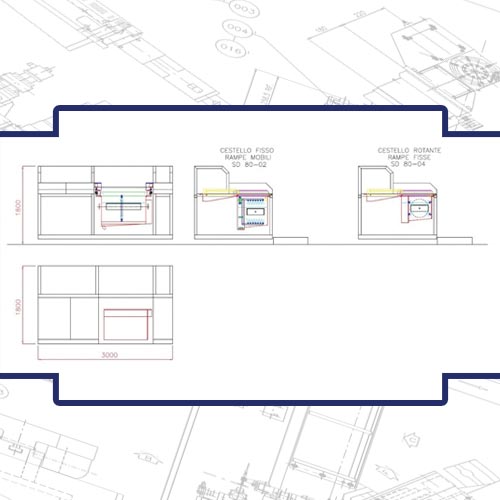

La configurazione di una lavatrice della serie SD, è caratterizzata dalla taglia, 60 o 80 (dimensione del cestello) , dall’abbinamento tra tipologia di cestello e rampe di spruzzatura che si intende impiegare, nonché dai fluidi di processo che verranno utilizzati nelle varie fasi del ciclo di lavaggio.
Il cestello di contenimento dei particolari da sottoporre all’azione di cleaning può essere
Le rampe di spruzzatura, dotate di ugelli con spruzzo a cono pieno o a ventaglio, possono essere:
I cicli di lavaggio sono caratterizzati da una sequenza di fasi totalmente programmabili ed eseguibili con diversi fluidi di processo e diverse tecniche di lavaggio:
| DOTAZIONI DI BASE | ||
|---|---|---|
| Coperchio a scorrimento orizzontale automatico, con specola visiva e sensore di riconoscimento “coperchio chiuso” | ||
| Vasca di processo inox con controlli di livello | ||
| Cestello Fisso, Rotante o Basculante (in funzione della configurazione) | ||
| Rampe di spruzzatura Fisse o Mobili (in funzione della configurazione) | ||
| Pannello operatore Touch Screen | ||
| Serbatoio inox con controlli di livello (per ogni fluido di processo) | ||
| Sistema di termoregolazione (per ogni fluido di processo) | ||
| Circuito di ricircolo e filtrazione (per ogni fluido di processo) | ||
| Circuito di riempimento e ripristino di livello automatico (per ogni fluido di processo) con dosatore automatico di prodotto concentrato | ||
| Rampa di soffiatura superiore (se presente la rampa mobile di spruzzatura) | ||
| Aspiratore a coalescenza per estrazione vapori | ||
| Vasca antistillicidi inferiore | ||
| CARATTERISTICHE TECNICHE GENERALE PER LAVATRICE SD 60 – 05 - 2 (Full Optional) |
||
|---|---|---|
| Dimensioni d’ingombro | 3000 x 1800 x (h)1800mm (da pavimento) |
|
| Altezza bordo vasca (con pedana frontale) | 1000 mm | |
| Dimensioni cestello “Rotante” | 600 x 400 mm | |
| Rampa di spruzzatura “Mobile” | SI | |
| Massima altezza particolare da lavare | 150 mm | |
| Carico max. cestello porta-pezzi | 50 daN | |
| Capacità vasca di processo | c.a. 230 lt | |
| Capacità serbatoio soluzione detergente | c.a.650 lt | |
| Capacità serbatoio soluzione passivante | c.a.650 lt | |
| Capacità serbatoio reflui | 60 lt | |
| Alimentazione elettrica | 400V – 50Hz tre fasi + neutro + terra |
|
| Potenza elettrica installata | c.a. 40.0 kW | |
| Max. Temp. soluzione detergente | 85°C | |
| Max Temp. soluzione passivante | 85°C | |
| Alimentazione pneumatica | Aria Compressa a 6 bar, ∅ ½” | |
| Alimentazione acqua | Acqua di rete, 1 bar, ∅ ½” | |
| Connessione mandata estrazione vapori | D250 mm | |
| Portata estrazione vapori | 500 mc/h | |
| Peso della macchina di lavaggio (netto) | c.a.1850 daN | |
