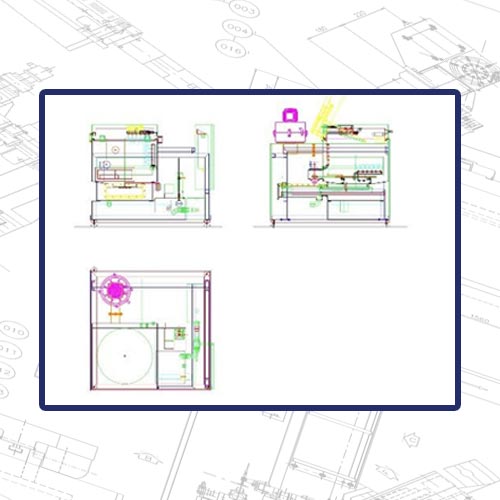

Le lavatrici a cestello rotante, realizzate in due diverse taglie 60 e 90, tramite la bocca superiore ed il coperchio incernierato, a movimentazione manuale, possono essere caricate per l’esecuzione di cicli di lavaggio costituiti dalle seguenti fasi automatiche (a tempi variabili):
Il loro semplice utilizzo consiste nell’alloggiare i particolari da lavare all’interno di un cestello rotante dove i pezzi, durante la fase di lavaggio, vengono investiti da una soluzione detergente calda proiettata da ugelli di spruzzaggio di adeguata portata.
| DOTAZIONI DI BASE | ||
|---|---|---|
| Coperchio incernierato con molle a gas ed elettrochiusura di sicurezza | ||
| Cestello rotante (Diametro: 600/900mm) | ||
| Pannellino operatore Touch Screen | ||
| Sistema di termoregolazione soluzione detergente | ||
| Circuito di ricircolo con filtrazione | ||
| Controlli di livello | ||
| Valvola manuale di ripristino livello | ||
| Rampe di spruzzatura (superiore, inferiore e laterale) | ||
| Rampa di soffiatura superiore | ||
| Aspiratore a coalescenza per estrazione vapori | ||
| Vasca antistillicidi inferiore | ||
| CARATTERISTICHE TECNICHE GENERALI LAVATRICI SERIE RB | ||
|---|---|---|
| . | RB 60 | RB 90 |
| Materiale | Acciaio inox Aisi 304 | |
| Dimensioni | 1300x1300x(h) 1100mm |
1600x1600x(h) 1130mm |
| Altezza bordo vasca | 950 mm | 980 mm |
| Diametro cestello (ɸ) | 600mm | 900mm |
| Massima altezza particolare da lavare | 250mm | |
| Carico max. | 45 daN | 80 daN |
| Capacità serbatoio soluzione detergente | 96 lt | 125 lt |
| Capacita serbatoio acqua addolcita/demi | 75 lt | |
| Capacità serbatoio reflui | 33 lt | |
| Alimentazione elettrica | 400V – 50Hz – 3F+N+T | |
| Potenza elettrica installata | 6.0 kW | 8.0 kW |
| Max. Temp. sol. det. | 85°C | |
| Max Temp. acqua risciacquo | 60°C | |
| Alimentazione pneumatica | Aria Compressa a 6 bar, ∅ ½” | |
| Alimentazione acqua | Acqua di rete, 1 bar, ∅ ½” | |
| Portata estrazione vapori | 500 mc/h | |
| Peso (a vuoto) | 450 daN | 600 daN |
